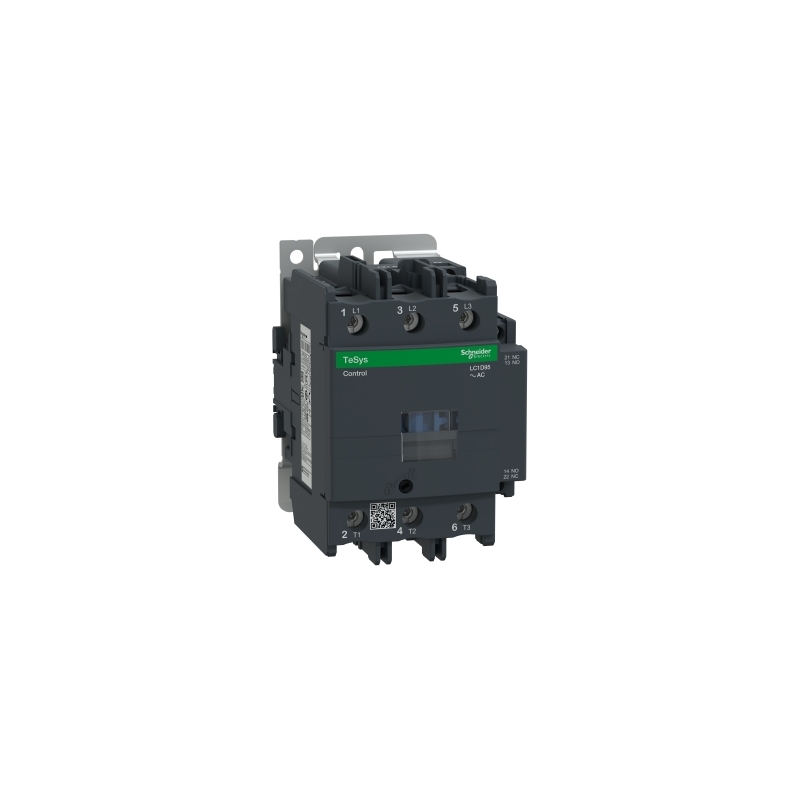

| putere motor kW |
25 kW at 220...230 V c.a. 50 Hz (AC-3)
45 kW at 380...400 V c.a. 50 Hz (AC-3)
45 kW at 415...440 V c.a. 50 Hz (AC-3)
55 kW at 500 V c.a. 50 Hz (AC-3)
45 kW at 660...690 V c.a. 50 Hz (AC-3)
15 kW at 400 V c.a. 50 Hz (AC-4)
25 kW at 220...230 V c.a. 50 Hz (AC-3e)
45 kW at 380...400 V c.a. 50 Hz (AC-3e)
45 kW at 415...440 V c.a. 50 Hz (AC-3e)
55 kW at 500 V c.a. 50 Hz (AC-3e)
45 kW at 660...690 V c.a. 50 Hz (AC-3e) |
| putere motor hp |
7,5 CP at 120 V c.a. 60 Hz for 1 fază motors
15 CP at 230/240 V c.a. 60 Hz for 1 fază motors
30 CP at 200/208 V c.a. 60 Hz for 3 faze motors
30 CP at 230/240 V c.a. 60 Hz for 3 faze motors
60 CP at 460/480 V c.a. 60 Hz for 3 faze motors
60 CP at 575/600 V c.a. 60 Hz for 3 faze motors |
| Cod compatibilitate |
LC1D |
| compozitie contact pol |
3 NO |
| capac de protectie |
Cu |
| [Ith] curent termic conventional in aer liber |
10 A (at 60 °C) for circuit de semnalizare
125 A (at 60 °C) for circuit de alimentare |
| Irms capacitatea nominala la inchidere |
1100 A at 440 V c.a. for circuit de alimentare conforming to SR EN 60947
140 A c.a. for circuit de semnalizare conforming to SR EN 60947-5-1
250 A c.c. for circuit de semnalizare conforming to SR EN 60947-5-1 |
| capacitate de rupere nominala |
1100 A at 440 V for circuit de alimentare conforming to SR EN 60947 |
| [Icw] curent nominal de scurtcircuit admisibil |
1100 A 40 °C - 1 s for circuit de alimentare
800 A 40 °C - 10 s for circuit de alimentare
400 A 40 °C - 1 min for circuit de alimentare
135 A 40 °C - 10 min for circuit de alimentare
140 A - 100 ms for circuit de semnalizare
120 A - 500 ms for circuit de semnalizare
100 A - 1 s for circuit de semnalizare |
| calibrul fuzibilului asociat |
10 A gG for circuit de semnalizare conforming to SR EN 60947-5-1
200 A gG at <= 690 V coordination tip 1 for circuit de alimentare
160 A gG at <= 690 V coordination tip 2 for circuit de alimentare |
| impedanta medie |
0,8 mOhm - Ith 125 A 50 Hz for circuit de alimentare |
| puterea disipata pe pol |
12,5 W AC-1
7,2 W AC-3
7,2 W AC-3e |
| [Ui] tensiune nominala de izolatie |
Circuit de alimentare 1000 V conformitate cu IEC 60947-4-1
Circuit de alimentare 600 V CSA certificat
Circuit de alimentare 600 V UL certificat
Circuit de semnalizare 690 V conformitate cu IEC 60947-1
Circuit de semnalizare 600 V CSA certificat
Circuit de semnalizare 600 V UL certificat |
| categorie de supratensiune |
III |
| Grad de poluare |
3 |
| [Uimp] tensiune de tinere la impuls |
8 kV conformitate cu SR EN 60947 |
| nivel de incredere al securitatii |
B10d = 1,3 Mcycles contactor cu sarcină nominală conformitate cu EN/ISO 13849-1
B10d = 20 Mcycles contactor cu sarcină mecanică conformitate cu EN/ISO 13849-1 |
| durabilitate mecanica |
4 Mcycles |
| durabilitate electrica |
1,2 Mcycles 95 A AC-3
1,3 Mcycles 125 A AC-1
1,2 Mcycles 95 A AC-3e |
| tipul circuitului de comanda |
C.a. la 50/60 Hz standard |
| tehnologie bobine |
Fără modul de deparazitare inclus |
| limite de tensiune circuit de comanda |
0,8...1,1 Uc (-40…55 °C):operaţional c.a. 50 Hz
0,85...1,1 Uc (-40…55 °C):operaţional c.a. 60 Hz
0.3...0.6 Uc (-40…70 °C):eliminare c.a. 50/60 Hz
1...1.1 Uc (55…70 °C):operaţional c.a. 50/60 Hz |
| consum de energie conectare in VA |
245 VA 60 Hz cos phi 0,75 (at 20 °C)
245 VA 50 Hz cos phi 0,75 (at 20 °C) |
| consum de energie mentinere in VA |
26 VA 60 Hz cos phi 0,3 (at 20 °C)
26 VA 50 Hz cos phi 0,3 (at 20 °C) |
| disipare de caldura |
6…10 W at 50/60 Hz |
| timp de functionare |
20...35 ms închidere
6...20 ms deschidere |
| viteza maxima de functionare |
3600 cic/h at 60 °C |
| conexiuni - borne |
Circuit de comanda: borne cu surub 2 1…2,5 mm² - cable stiffness: flexibil cu pini
Circuit de comanda: borne cu surub 1 1…2,5 mm² - cable stiffness: flexibil cu pini
Circuit de comanda: borne cu surub 1 1…4 mm² - cable stiffness: flexibil fara terminale de cablu
Circuit de comanda: borne cu surub 2 1…4 mm² - cable stiffness: flexibil fara terminale de cablu
Circuit de comanda: borne cu surub 1 1…4 mm² - cable stiffness: solid fara terminale de cablu
Circuit de comanda: borne cu surub 2 1…4 mm² - cable stiffness: solid fara terminale de cablu
Circuit de alimentare: conector 1 4…50 mm² - cable stiffness: flexibil fara terminale de cablu
Circuit de alimentare: conector 2 4…25 mm² - cable stiffness: flexibil fara terminale de cablu
Circuit de alimentare: conector 1 4…50 mm² - cable stiffness: flexibil cu pini
Circuit de alimentare: conector 2 4…16 mm² - cable stiffness: flexibil cu pini
Circuit de alimentare: conector 1 4…50 mm² - cable stiffness: solid fara terminale de cablu
Circuit de alimentare: conector 2 4…25 mm² - cable stiffness: solid fara terminale de cablu |
| cuplu de strangere |
Circuit de comanda 1,2 N.m - pornit borne cu surub - cu şurubelniţa plat Ø 6 mm
Circuit de comanda 1,2 N.m - pornit borne cu surub - cu şurubelniţa Philips Nr. 2
Circuit de alimentare 12 N.m - pornit conector - cu şurubelniţa plat Ø 6 to Ø 8 mm
Circuit de alimentare 12 N.m - pornit conector hexagonal 4 mm
Circuit de comanda 1,2 N.m - pornit borne cu surub - cu şurubelniţa pozidriv No 2 |
| compozitie contact auxiliar |
1 NO + 1 NC |
| tip contacte auxiliare |
tip cuplare mecanică 1 NO + 1 NC conformitate cu SR EN 60947-5-1
tip contact în oglindă 1 NC conformitate cu IEC 60947-4-1 |
| afisare frecventa circuit |
25...400 Hz |
| tensiunea minima de comutare |
17 V for circuit de semnalizare |
| curentul minim de comutare |
5 mA for circuit de semnalizare |
| rezistenta de izolatie |
> 10 MΩ for circuit de semnalizare |
| timpul de nesuprapunere |
1,5 ms la întreruperea alimentării între contactele NO şi NC
1,5 ms la energizare între contactele NO şi NC |
| suport de montare |
Placa
Sina |
